Montageanleitung

Blechziegel montieren. In 3 Schritten zum dichten Dach.

Aluminium-Ersatzziegel als Einzelteil: Tonziegel entfernen, Blechziegel einsetzen, Dach schließen. Unter 10 Minuten pro Montagepunkt, ohne Flex und Ziegelbruch.

Frage zur Montage? Variante mit Dachhaken ansehen
3 Schritte
Klare Anleitung
Praxiserprobt für Dachdecker und Heimwerker
< 10 Min.
Pro Montagepunkt
Blechziegel einsetzen
Kein Flex
Nur Akkuschrauber
Schrauben werden mitgeliefert
Aluminium-Blechziegel für PV-Dachmontage mit Dachhaken
Schritt für Schritt

So läuft die Montage

Unter 10 Minuten pro Montagepunkt — wenn die benötigten Teile bereitliegen. Ausführliche Text-Anleitung direkt hier, PDF zum Download am Ende der Seite.

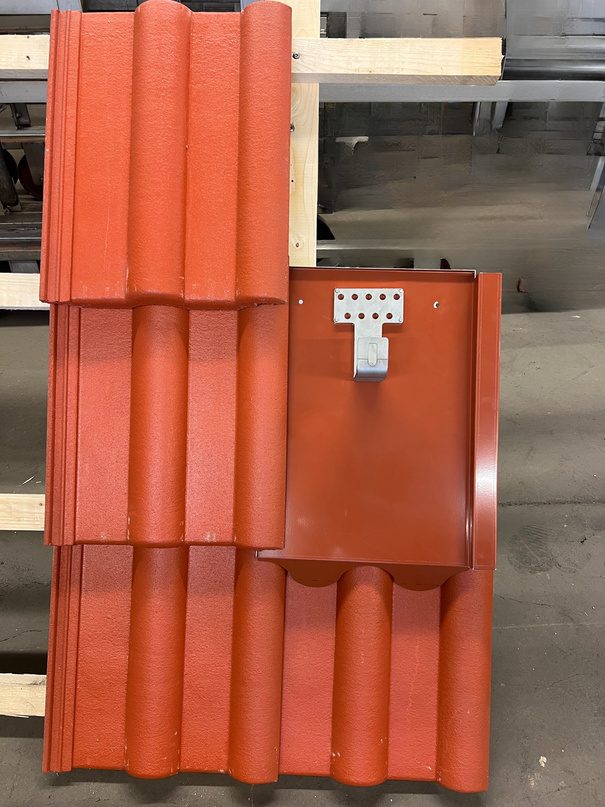

  1. Schritt 1 — Tonziegel entfernen
    01

    Tonziegel entfernen

    Entferne den Tonziegel an der vorgesehenen Montageposition. Schiebe den darüberliegenden Ziegel nach oben, um den Sparren freizulegen.

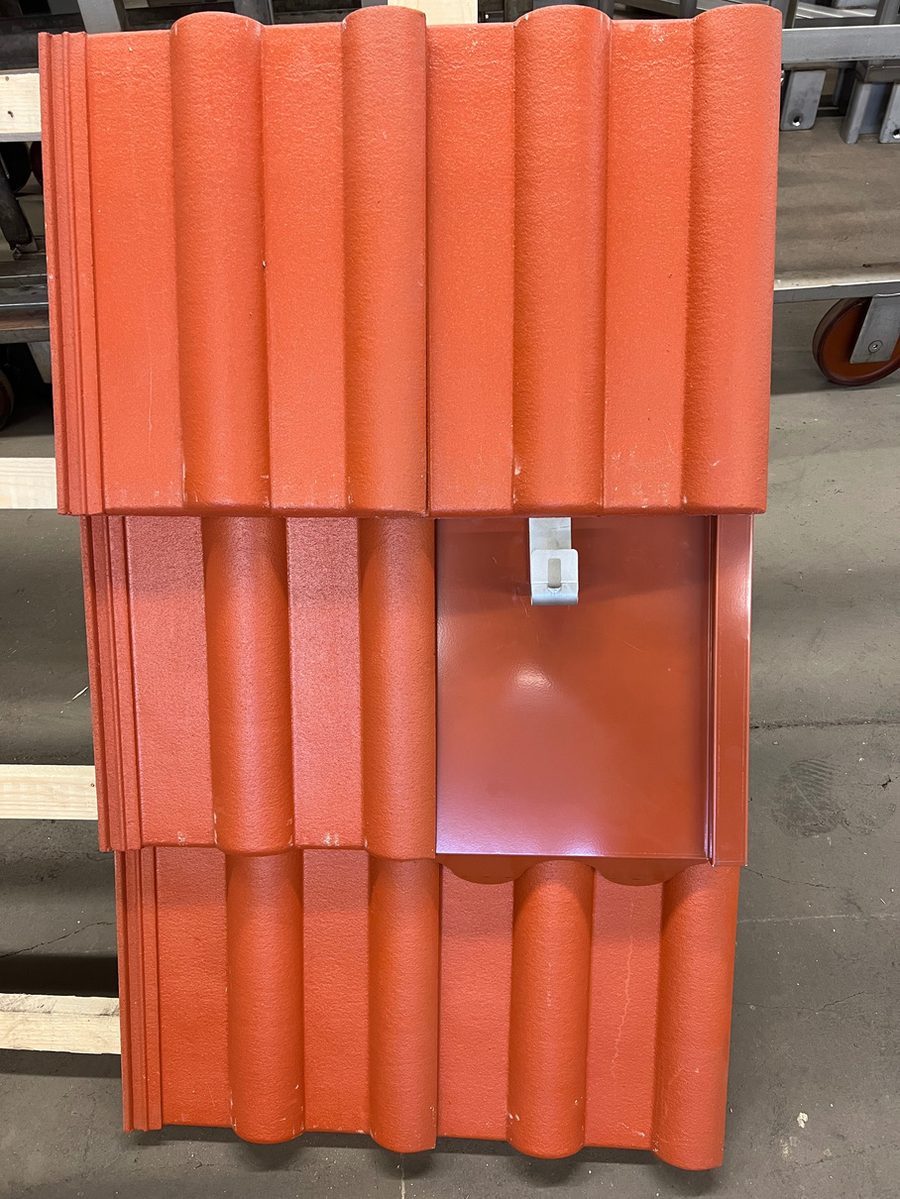

  2. Schritt 2 — Ersatzziegel einsetzen
    02

    Ersatzziegel einsetzen

    Setze den Aluminium-Ersatzziegel anstelle des Tonziegels ein. Befestige ihn mit zwei bis drei Schrauben. Klebe den selbstklebenden Schaumstoff-Dichtkeil an das obere Ende des Ersatzziegels. Er verhindert das Eindringen von Insekten und Schmutz.

  3. Schritt 3 — Dach schließen
    03

    Dach schließen

    Schiebe den darüberliegenden Tonziegel wieder nach unten. Fertig. Hinweis: Der Ersatzziegel darf bis max. 15 cm neben dem senkrecht verlaufenden Sparren montiert werden.

Tipp
Prüfe nach der Montage, ob alle Ziegel fest sitzen und die Dichtungen korrekt anliegen. So stellst du sicher, dass dein Dach langfristig dicht bleibt.

Lastwerte (geprüft)

Lastaufnahme in Druckrichtung
2,92 kN
Lastaufnahme bei Windzug
4,90 kN
Lastaufnahme in Gleitrichtung
1,26 kN
Deine Vorteile

Warum der Aluminium-Ersatzziegel die richtige Wahl ist

Fünf harte Vorteile, die auf jeder Baustelle den Unterschied machen.

01
Schnelle Montage
In wenigen Minuten montiert — spart Zeit auf der Baustelle und senkt die Montagekosten pro Modul spürbar.
02
Kein Ziegelbruch
Der Tonziegel wird ersetzt, nicht durchbohrt. Keine Risse, keine Bruchgefahr, keine Gewährleistungs-Probleme mit dem Ziegel-Hersteller.
03
Saubere Abdichtung
Integrierter Dichtkeil und Dichtungslasche schützen vor Wasser, Laub und Insekten — dauerhaft ohne nachzuarbeiten.
04
PV-Montage ohne Risiko
Der Dachhaken sitzt direkt auf dem Sparren — maximale Stabilität für Solarmodule, geprüfte Lastwerte für Statik-Nachweis.
05
Made in Germany
Gefertigt aus hochwertigem Aluminium, 1,0 mm, pulverbeschichtet. Langlebig, korrosionsbeständig, passgenau zu den Profilen der führenden Hersteller.
